NivuFlow 600 debietmeter

Omschrijving

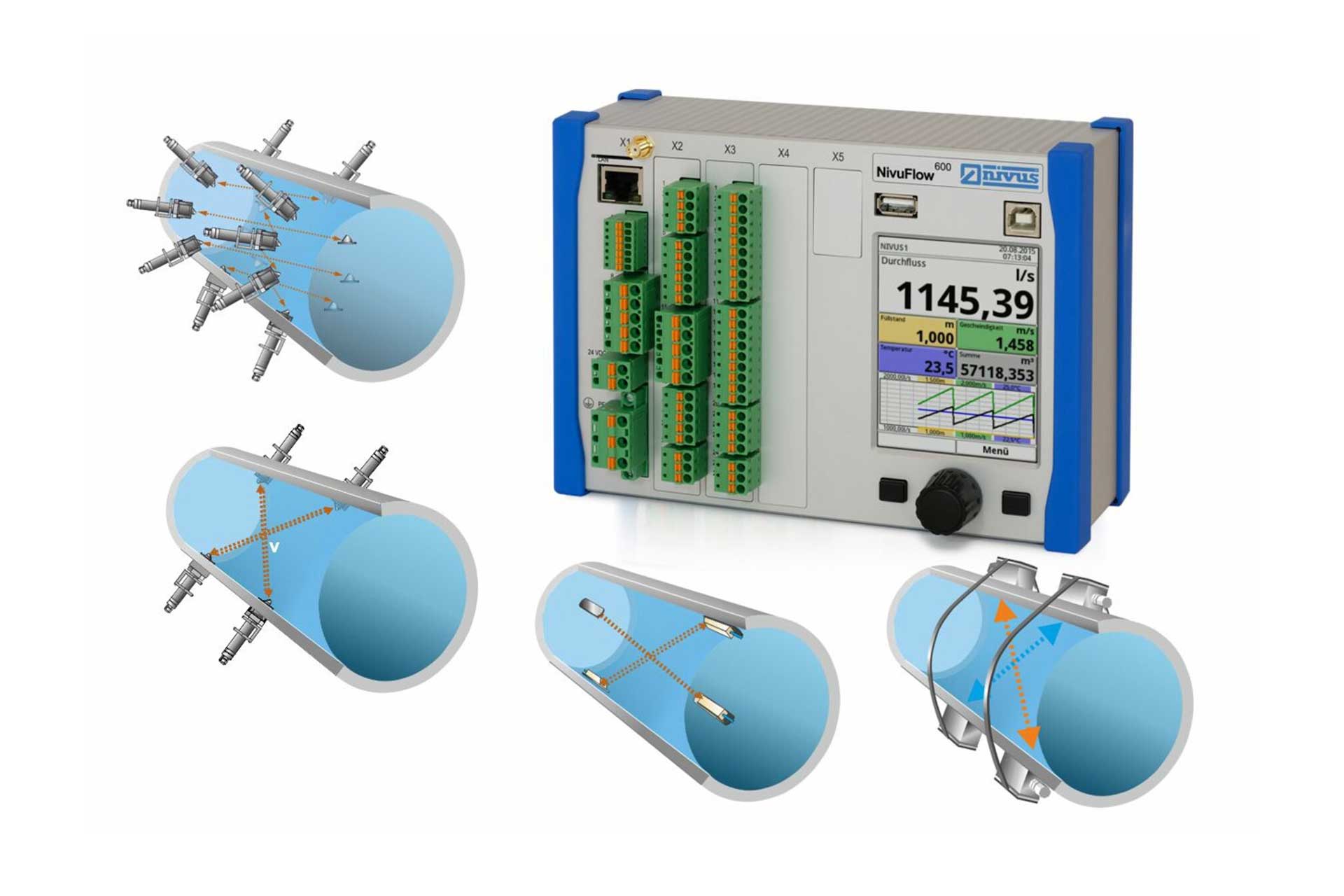

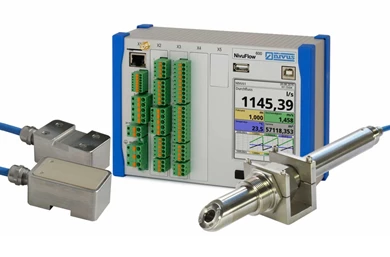

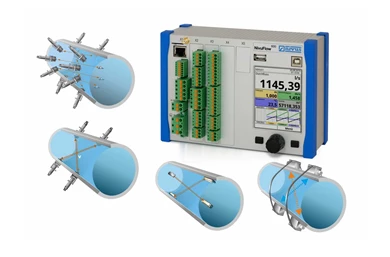

Met de NivuFlow 600 meet u stroomsnelheid in vloeibare media, toe te passen in veel verschillende situaties. Dit systeem is speciaal ontwikkeld voor metingen in gevulde leidingen en is geschikt voor insteek- of klemsensoren. Voor de hoogste mate van nauwkeurigheid is het aantal meetpaden uit te breiden tot 32 snelheidspaden.

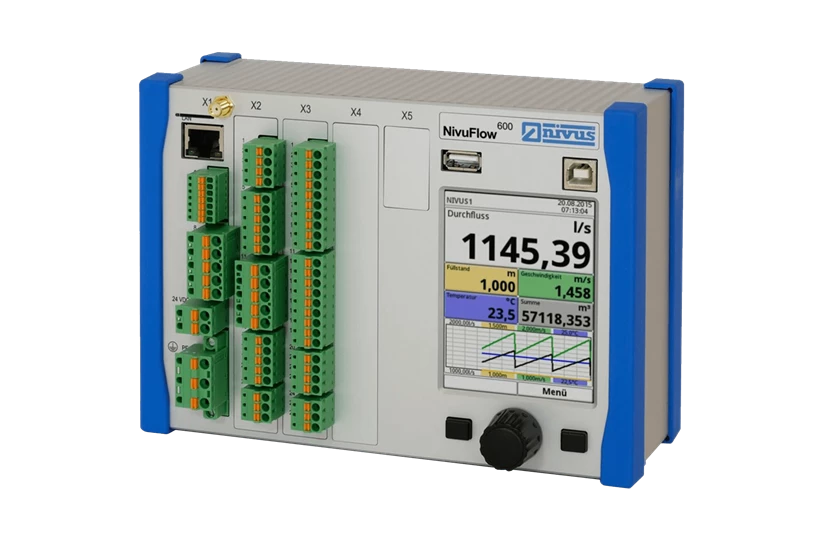

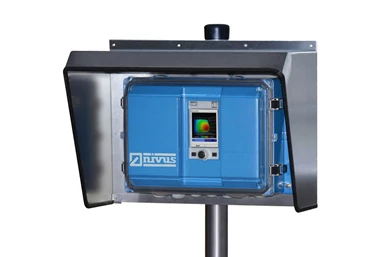

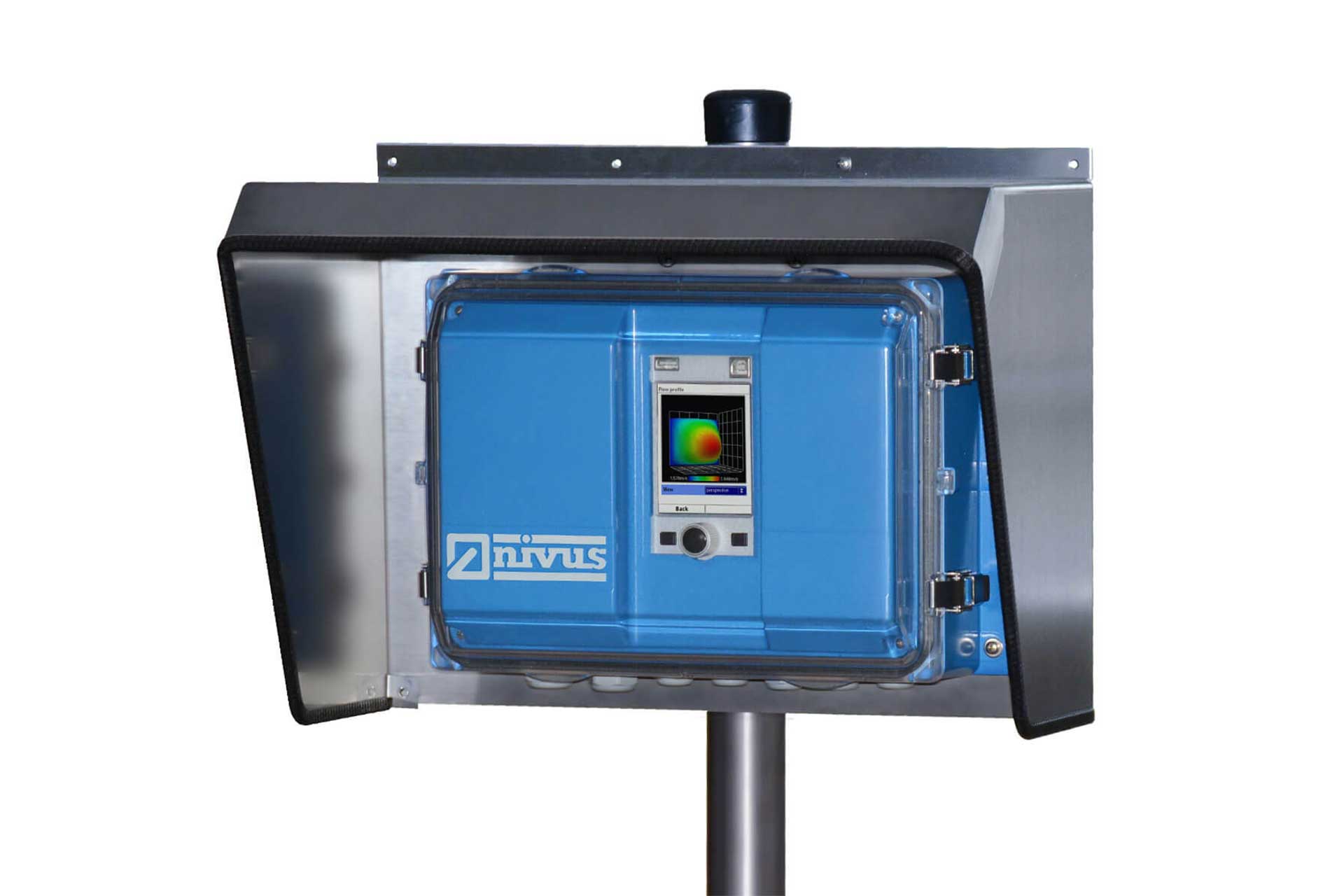

Met het DIN montagesysteem plaatst u de compacte behuizing eenvoudig in schakelkasten. Er is ook een speciale behuizing verkrijgbaar voor veldomstandigheden. Dankzij het grote display kunt u het debietmeetsysteem snel instellen. Daarnaast biedt het toegang tot uitgebreide opties voor diagnostiek en analyse van lopende processen.

De speciaal ontwikkelde software maakt gebruik van toekomstbestendige protocollen en veelzijdige opties voor communicatie en verbindingen. Daardoor krijgt u toegang tot veel mogelijkheden om de instrumenten te integreren met hogere systemen zoals SCADA of procesgeleidende systemen.

Voordelen

• Geïntegreerde datalogger voor hoge gegevensbeveiliging
• Opgeslagen gegevens kunnen op elk moment worden opgeroepen

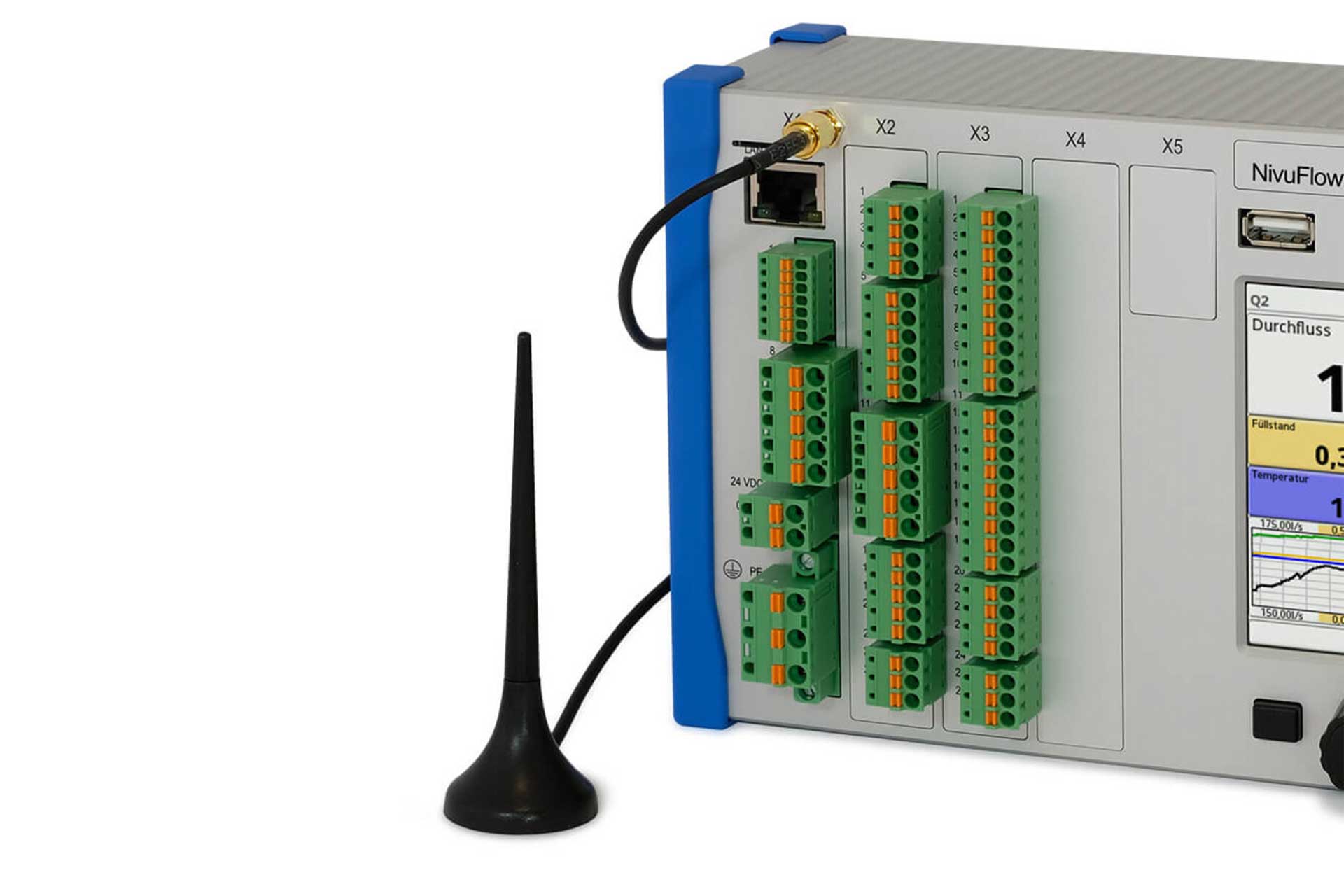

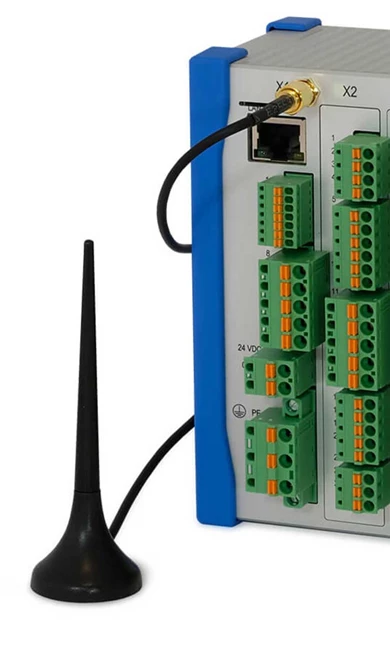

• Online bediening en online parameterinstelling (afstandsbediening)
• Snelle en uitgebreide diagnose op afstand van de gehele meetlocatie

Meetprincipe

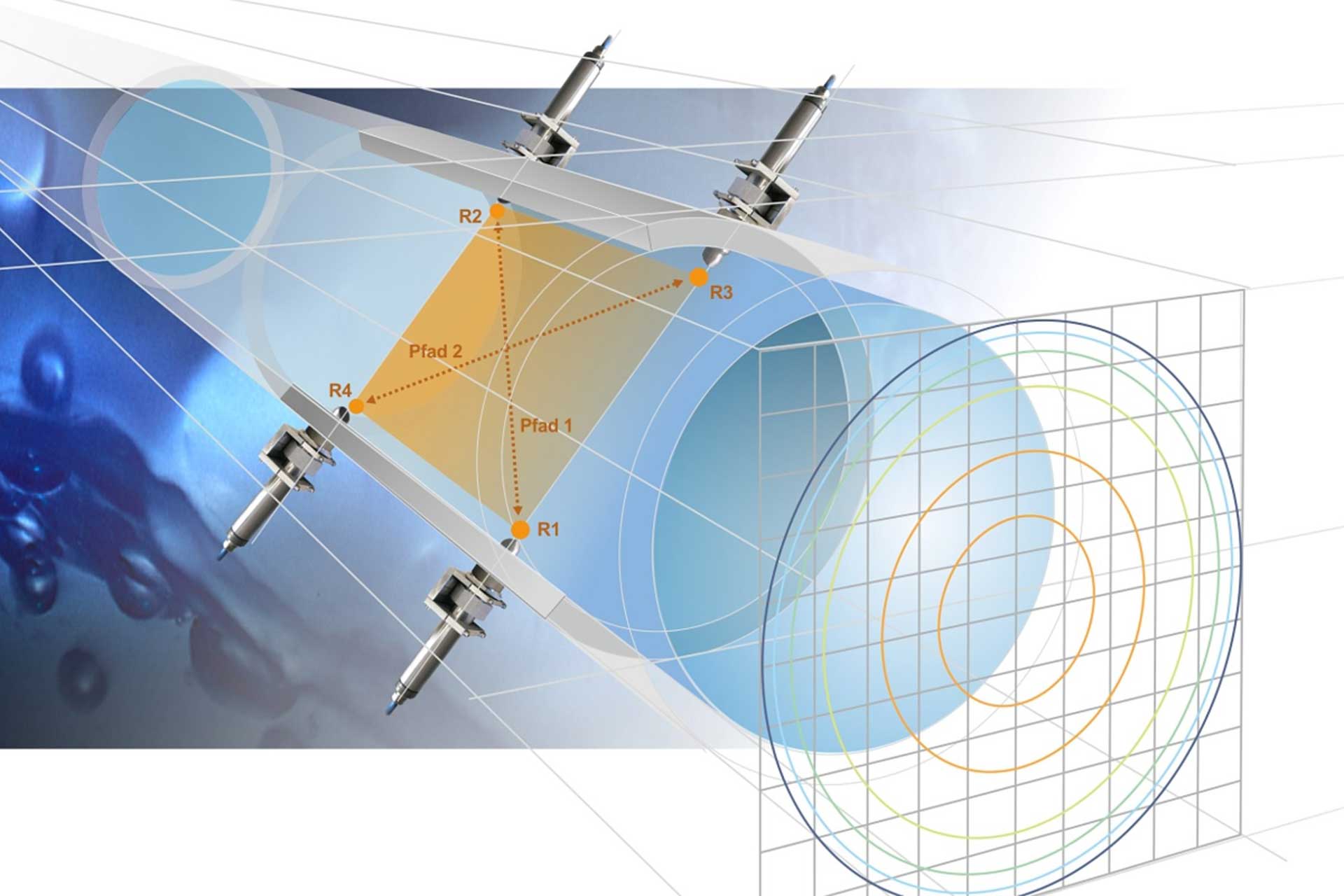

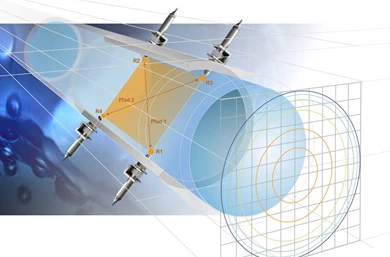

Het meetprincipe is gebaseerd op het detecteren van de transit time van ultrasone signalen tussen twee sensoren (A en B). De looptijd in stroomrichting t1 is korter dan de signaaldoorlooptijd in stroomrichting t2. Het verschil tussen de twee looptijden is evenredig met de gemiddelde stroomsnelheid langs het meetgedeelte vm. De NivuFlow Mobile 600 berekent de gemiddelde stroomsnelheid vA uit de gemeten snelheden vm.

Het debiet in de volledige pijp wordt berekend met behulp van de algemene continuïteitsvergelijking  Deze methode levert betrouwbare en nauwkeurige metingen op in zowel schone als vervuilde media.

Toepassingen

• Waterkracht
• Lekkagebewaking
• Irrigatiesystemen (volumeverdeling en facturatie)
• Inlaten en uitlaten van koelwater of circulatiesystemen
• Industrie: proceswater, licht vervuild water en meer
• Vergelijkende metingen
• Pompbewaking en -verificatie
